国产亚洲综合视频大全,女神高潮喷水正在播放,欧洲免费无码视频在线,日韩精品免费av,老校长胯下的呻吟苏霞,美女把衣服全脱了,天天躁日日躁狠狠躁停停高清

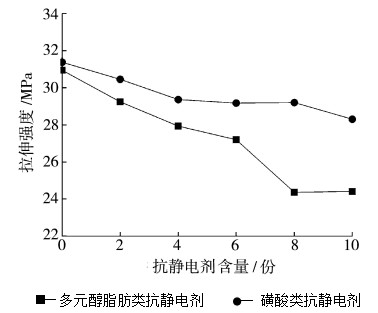

從下圖可以看出，不添加抗靜電劑時，PP的拉伸強度為31MPa。當多元醇脂肪酸抗靜電劑添加量不超過6份時，抗靜電劑添加量提高，體系的拉伸強度線性下降，下降較??；添加量超過6份后，體系的拉伸強度急劇下降，最低24.36 MPa，是不添加抗靜電劑的78%。生產這種現(xiàn)象，是因為非離子型抗靜電劑濃度達到一定程度后，容易因為局部富集而形成逆膠束，成為拉伸漏洞，從而影響體系的拉伸強度。

磺酸型抗靜電劑含量超過4份后，體系拉伸強度降至29.36 MPa，是純PP拉伸強度的94%，然后隨著磺酸型抗靜電劑添加量的增加，體系的拉伸強度變化不大。這說明在加工的過程中，磺酸類抗靜電劑更容易在PP中形成逆膠束，與此同時，逆膠束對PP拉伸強度的影響要比多元醇脂肪類抗靜電劑的影響小，這可能是由于抗靜電劑分子結構的不同，所形成的逆膠束尺寸大小不同所致。
